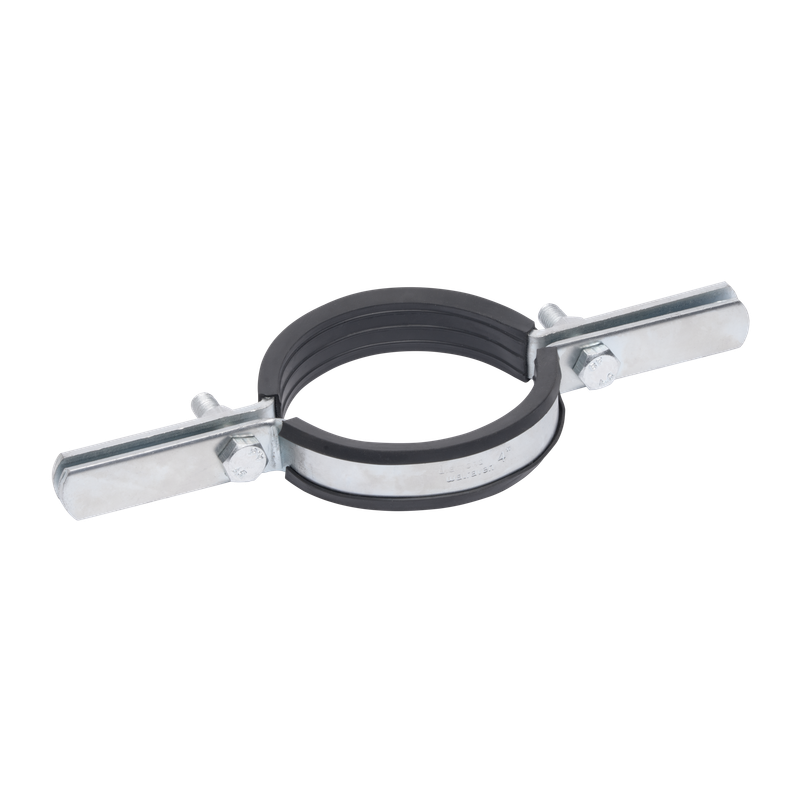

The EPDM Lined Riser Clamp is designed to act as a rigid support or guide for vertical pipes and is suitable for use with all types of pipes. It features a noise insulating EPDM lining and temperature resistance from -20°C to +110°C.
Steel
| Part No. | D (mm) | D (") | Bolt | B (mm) | Fa,z (N) | Pack 1 |
|---|---|---|---|---|---|---|
| DMC711022L | 22 | 1/2" | M10 | 220 | 1,700 | 50 |
| DMC711028L | 28 | 3/4" | M10 | 228 | 1,700 | 50 |
| DMC711035L | 35 | 1" | M10 | 237 | 1,700 | 50 |
| DMC711040L | 42 | 11/4" | M10 | 245 | 1,700 | 50 |
| DMC711048L | 48 | 11/2" | M10 | 263 | 1,700 | 40 |
| DMC711060L | 60 | 2" | M10 | 276 | 1,700 | 40 |
| DMC711075L | 75 | 21/2" | M12 | 290 | 4,000 | 30 |
| DMC711090L | 90 | 3" | M12 | 317 | 4,000 | 25 |
| DMC711100L | 100 | 31/2" | M12 | 335 | 4,000 | 25 |
| DMC711115L | 115 | 4" | M12 | 357 | 4,000 | 25 |
| DMC711140L | 140 | 5" | M16 | 376 | 6,000 | 20 |
| DMC711168L | 168 | 6" | M16 | 396 | 6,000 | 15 |
| DMC711220L | 219 | 8" | M16 | 494 | 11,000 | 5 |
| DMC711273L | 273 | 10" | M16 | 520 | 12,000 | 4 |
| DMC711323L | 324 | 12" | M20 | 580 | 15,000 | 3 |
| DMC711355L | 356 | 14" | M20 | 610 | 15,000 | 3 |
| DMC711406L | 406 | 16" | M20 | 660 | 22,000 | 2 |
| DMC711457L | 457 | 18" | M20 | 710 | 22,000 | 2 |
| DMC711508L | 508 | 20" | M20 | 760 | 22,000 | 1 |
| DMC711610L | 610 | 24" | M20 | 880 | 22,000 | 1 |
