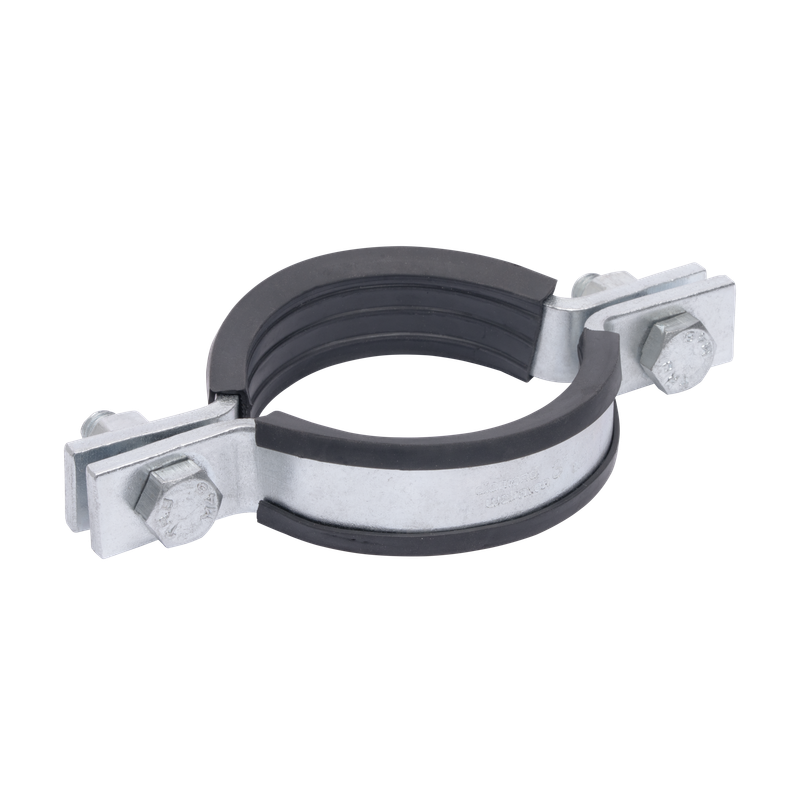

The EPDM Lined Two Bolt Clamp is designed as a horizontal support for heavier pipes, featuring noise insulating lining and temperature resistance.
Steel
| Part No. | D (") | G (mm) | k (mm) | H (mm) | C (mm) | Fa,z (N) | Pack 1 |
|---|---|---|---|---|---|---|---|
| DMC212022 | 1/2" | M10 | 68 | 97 | 12 | 1,700 | 60 |
| DMC212028 | 3/4" | M10 | 76 | 105 | 12 | 1,700 | 60 |
| DMC212035 | 1" | M10 | 84 | 113 | 12 | 1,700 | 50 |
| DMC212040 | 11/4" | M10 | 92 | 121 | 12 | 1,700 | 50 |
| DMC212048 | 11/2" | M10 | 98 | 127 | 12 | 1,700 | 40 |
| DMC212060 | 2" | M10 | 116 | 156 | 16 | 1,700 | 35 |
| DMC212075 | 21/2" | M12 | 142 | 182 | 16 | 4,000 | 35 |
| DMC212090 | 3" | M12 | 156 | 196 | 16 | 4,000 | 30 |
| DMC212100 | 31/2" | M12 | 168 | 208 | 16 | 4,000 | 30 |
| DMC212115 | 4" | M12 | 180 | 220 | 19 | 4,000 | 25 |
| DMC212140 | 5" | M16 | 214 | 252 | 19 | 6,000 | 20 |
| DMC212168 | 6" | M16 | 242 | 290 | 22 | 6,000 | 15 |
| DMC212220 | 8" | M16 | 300 | 352 | 25 | 11,000 | 10 |
| DMC212273 | 10" | M16 | 358 | 406 | 25 | 12,000 | 5 |
| DMC212323 | 12" | M20 | 430 | 490 | 25 | 15,000 | 4 |
| DMC212355 | 14" | M20 | 480 | 546 | 28 | 15,000 | 4 |
| DMC212406 | 16" | M20 | 532 | 597 | 28 | 22,000 | 2 |
| DMC212457 | 18" | M20 | 610 | 686 | 32 | 22,000 | 2 |
| DMC212508 | 20" | M20 | 680 | 776 | 35 | 22,000 | 1 |
| DMC212610 | 24" | M20 | 780 | 876 | 42 | 22,000 | 1 |
